三鼎STS-791系列全站仪
收藏
三鼎791R10全站仪的优势
1秒级测角精度， 1mm+1ppm测距精度； 免棱镜长测程1000米； 能做到真正让每台仪器都通过鉴定部门的检测； 超快测量反应速度； 免棱镜模式下600米以内测距速度≤1秒； 免棱镜模式下700米以上测距速度≤4秒； 正版 Windows CE 6.0 操作系统
硬件特点 基于Intel XScale 体系架构，采用PXA310处理器最高主频可达806MHz。 内置128MB RAM，512MB闪存。 可外部扩展SD卡,最大支持32GB。 支持OTG功能,通过OTG数据线，使用U盘、读卡器方便快捷。 蓝牙无线传输,可与手机、手薄等设备连接，实现对全站仪的测量控制。üWIFI无线网络，支持IEEE802.11b/g、TCP/IP协议。 640x480像素，高清高亮液晶屏。坐标输入专用超大软键盘,输入更方便。

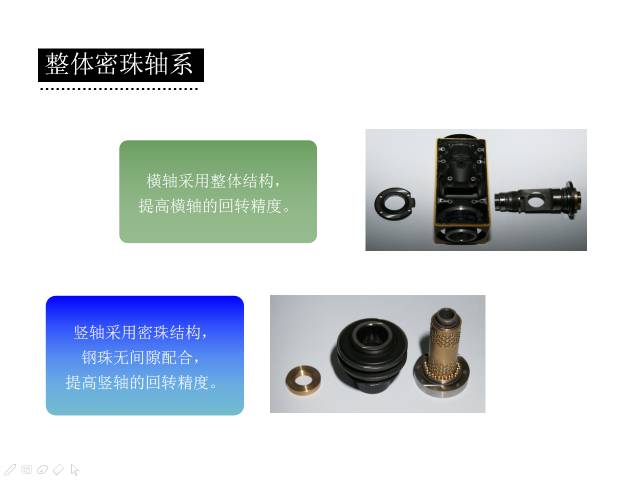

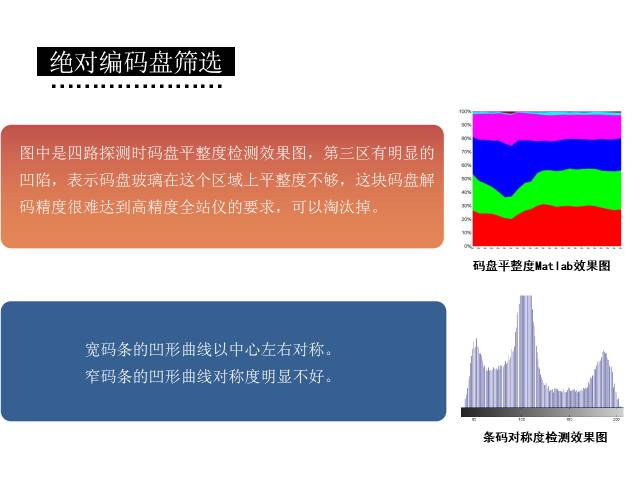

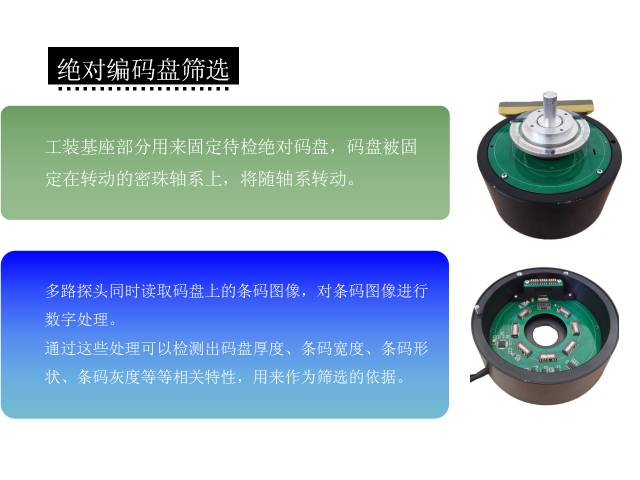

软件部分 正版 Windows CE 6.0 操作系统，每台全站仪对应一组微软授权标签和二维码(贴于正镜盘右电池盒内） 可开发Socket程序，实现远程控制、远程数据传输，为未来大范围组网测量打下基础。 多种配套软件 测图精灵-野外数据采集及成图一体化软件 控制精灵-导线测量和水准测量的数据采集和处理 工程精灵-面向工程测量的可视化软件 公路精灵-公路勘测外业数据采集和曲线设计和放样 房产精灵-房产测绘的图形和属性数据采集 管线精灵-地下管线的探查测量并现场绘出管线图 SurvCE -Carlson测量软件 FGSouth-Microsurvey测量软件 第三方认证 下图是2015年初华南国家计量测试中心广东省计量科学研究院对南方品牌NTS391R10高精度全站仪做出的检测报告。 南方品牌NTS391R10=三鼎STS791R10，只是外观颜色与品牌LOGO不一样。 鉴定证书细节说明 我们先来看这份鉴定证书上的一个截图。 一测回水平方向标准偏差就是我们通常说的测盘精度。 国家标准要求小于0.7″，鉴定证书实际检测结果为0.4″。 一测回水平方向标准偏差由测角解码精度、轴系等因素共同决定，想要提高0.1秒的精度是非常困难。 我们的高精度全站仪测盘精度已经可以稳定在0.7秒以下，1秒合格率达到95%以上，成品率非常高！ 三鼎全站仪技术革新与突破（1） 测距部分 光学系统 发射透镜组，发射透镜组重新改进，避免了光的反射引起光扰，提高了测距精度。 ü接收透镜组，光学接收系统的改进，提高了接收光信号的强度，进而提高了测程。 机械系统 内外光路电机结构改进，采用内外分光片把发射光分为内光路光和外光路光，避免切换后产生抖动。ü棱镜模式结构改进，新透镜式减光结构提高了近距离棱镜模式下测距精度，降低了相位均匀性误差。 电路优化 电路简化，元器件明显减少，设计定制了全新的低噪声前置宽带放大器，大大提高了信噪比。 提升主频，精测频率由60MHZ提高到150MHZ，精测尺由2.5M缩短到1M；校准后频差控制在0.2ppm以内。 软件优化，实现跟踪测量0.1秒/次；精测连续0.3秒/次。 三鼎全站仪技术革新与突破（2） 测角部分 绝对编码盘筛选 绝对码盘是测角技术的核心。 码盘存在刻录偏心，条码形变，光造影，玻璃光盘薄厚不均等问题，这些问题将导致CCD解码出错或精度不高，所以需要对绝对码盘进行筛选。 光源筛选 由于光源投射出的光斑是不均匀的，这会对CCD接收信号产生影响，所以需要对光源进行筛选，保证CCD得到高质量的码盘投影。 经过筛选后的码盘和光源保证了信号的成像质量。 整体密珠轴系 整体密珠轴系保证轴系稳定，不卡轴，不偏移。 |
