详细说明

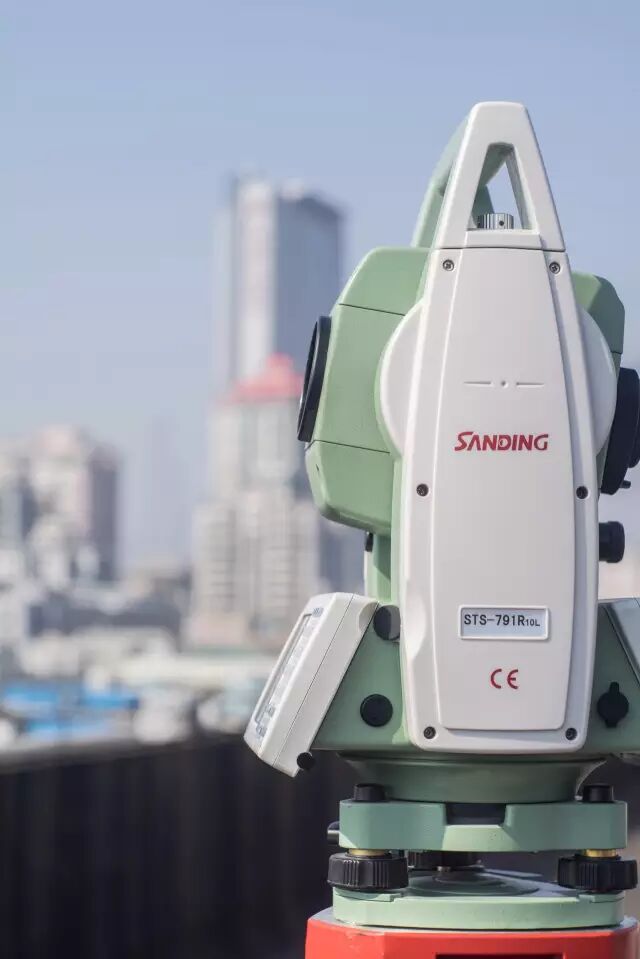

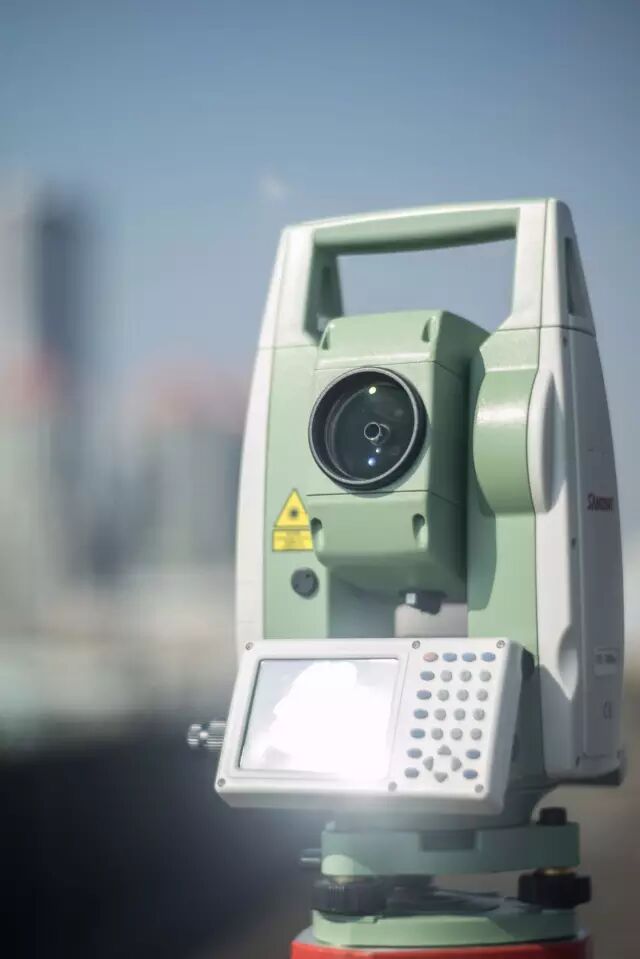

三鼎STS-791系列全站仪

联系人:
李经理
联系电话:
13959802520
邮箱:
38632755@qq.com
地址:
泉州刺桐路250号鑫亿花苑5号店
地址:
漳州市龙文区新浦东路107号后坂社区
收藏
  • 商品说明

三鼎791R10全站仪的优势




1秒级测角精度, 1mm+1ppm测距精度;

免棱镜长测程1000米;

能做到真正让每台仪器都通过鉴定部门的检测;

超快测量反应速度;

免棱镜模式下600米以内测距速度≤1秒;

免棱镜模式下700米以上测距速度≤4秒;

正版 Windows CE 6.0 操作系统


硬件特点



基于Intel XScale 体系架构,采用PXA310处理器最高主频可达806MHz。

内置128MB RAM,512MB闪存。

可外部扩展SD卡,最大支持32GB。

支持OTG功能,通过OTG数据线,使用U盘、读卡器方便快捷。

蓝牙无线传输,可与手机、手薄等设备连接,实现对全站仪的测量控制。üWIFI无线网络,支持IEEE802.11b/g、TCP/IP协议。

640x480像素,高清高亮液晶屏。坐标输入专用超大软键盘,输入更方便。


软件部分



正版 Windows CE 6.0 操作系统,每台全站仪对应一组微软授权标签和二维码(贴于正镜盘右电池盒内)


可开发Socket程序,实现远程控制、远程数据传输,为未来大范围组网测量打下基础。


多种配套软件


测图精灵-野外数据采集及成图一体化软件

控制精灵-导线测量和水准测量的数据采集和处理

工程精灵-面向工程测量的可视化软件

公路精灵-公路勘测外业数据采集和曲线设计和放样

 房产精灵-房产测绘的图形和属性数据采集

管线精灵-地下管线的探查测量并现场绘出管线图

SurvCE  -Carlson测量软件

FGSouth-Microsurvey测量软件



第三方认证



下图是2015年初华南国家计量测试中心广东省计量科学研究院对南方品牌NTS391R10高精度全站仪做出的检测报告。


南方品牌NTS391R10=三鼎STS791R10,只是外观颜色与品牌LOGO不一样。





鉴定证书细节说明



我们先来看这份鉴定证书上的一个截图。


一测回水平方向标准偏差就是我们通常说的测盘精度。


国家标准要求小于0.7″,鉴定证书实际检测结果为0.4″。


一测回水平方向标准偏差由测角解码精度、轴系等因素共同决定,想要提高0.1秒的精度是非常困难。


我们的高精度全站仪测盘精度已经可以稳定在0.7秒以下,1秒合格率达到95%以上,成品率非常高!




三鼎全站仪技术革新与突破(1)


测距部分


光学系统

发射透镜组,发射透镜组重新改进,避免了光的反射引起光扰,提高了测距精度。 ü接收透镜组,光学接收系统的改进,提高了接收光信号的强度,进而提高了测程。


机械系统

内外光路电机结构改进,采用内外分光片把发射光分为内光路光和外光路光,避免切换后产生抖动。ü棱镜模式结构改进,新透镜式减光结构提高了近距离棱镜模式下测距精度,降低了相位均匀性误差。


电路优化

电路简化,元器件明显减少,设计定制了全新的低噪声前置宽带放大器,大大提高了信噪比。


提升主频,精测频率由60MHZ提高到150MHZ,精测尺由2.5M缩短到1M;校准后频差控制在0.2ppm以内。


软件优化,实现跟踪测量0.1秒/次;精测连续0.3秒/次。



三鼎全站仪技术革新与突破(2)






测角部分


绝对编码盘筛选

绝对码盘是测角技术的核心。

码盘存在刻录偏心,条码形变,光造影,玻璃光盘薄厚不均等问题,这些问题将导致CCD解码出错或精度不高,所以需要对绝对码盘进行筛选。


光源筛选

由于光源投射出的光斑是不均匀的,这会对CCD接收信号产生影响,所以需要对光源进行筛选,保证CCD得到高质量的码盘投影。

经过筛选后的码盘和光源保证了信号的成像质量。


整体密珠轴系

整体密珠轴系保证轴系稳定,不卡轴,不偏移。
