STS-572R15L测图版智能全站仪

联系人:
李经理
联系电话:
13959802520
邮箱:
38632755@qq.com
地址:
泉州刺桐路250号鑫亿花苑5号店
地址:
漳州市龙文区新浦东路107号后坂社区
收藏
  • 商品说明

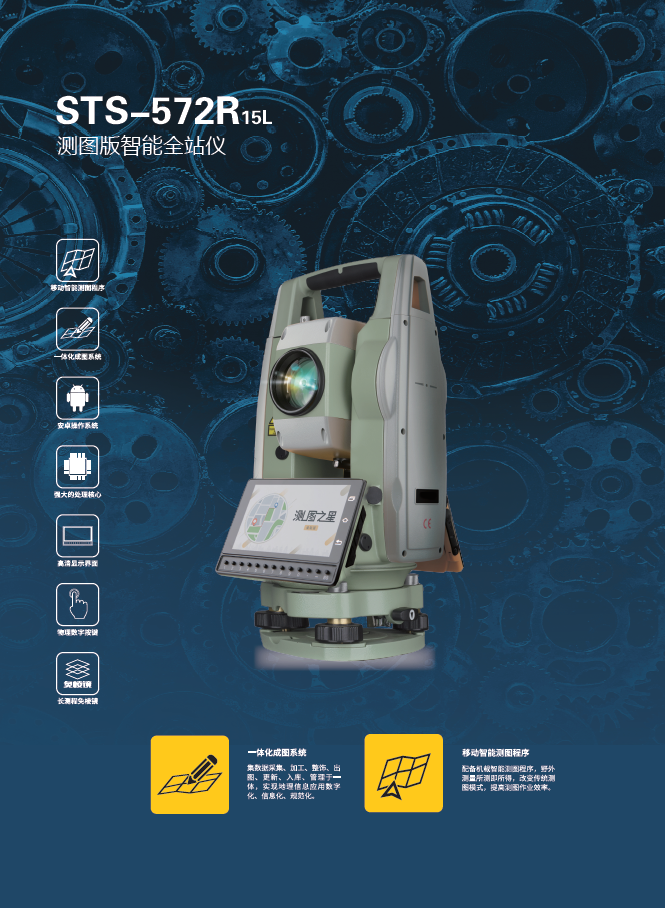

STS-572R15L测图版智能全站仪

STS-572R15L测图版智能全站仪,创新性地利用安卓智能操作系统,结合高性能数据处理单元,全新定制的专业测图成图软件系统,专为数字化测图作业而生。优化外业测绘各个环节,外业智能化数据采集,移动端便携式数字草图绘制,桌面端规范化高效成图,云端一体化生产管理协同作业,高效成图,规范管理。数据从生产、加工到无缝接入GS库,一气呵成,无后顾之忧实现移动互联网智能化测绘,开创专业测图智能时代。




技术亮点


一体化成图系统

集数据采集、加工、整饰、出图、更新、入库、管理于一体,实现地理信息应用数字化、信息化、规范化。


移动智能测图程序

配备机载智能测图程序,野外测量所测即所得,改变传统测图模式,提高测图作业效率。



技术特点


智能化操作系统

搭载 Android 6.0智能操作系统,平台开放、扩展性强,可根据不同作业需求进行软件功能升级与定制。


物理数字按键

专为工程测量设计,数字按键和触摸屏配合使用,从容应对各种作业环境,数据准确录入性能稳定可靠。


高清显示界面

5.0寸工程触摸屏720*1280高清分辨率显示,人性化交互界面,输入更加简便。


广泛的数据通信接口

内置蓝牙、Wifi、Wifi热点、4G模块,USB接口,支持互联网、云平台接入,高效传输,智能互联。


地图加载技术

可在线加载大容量二维地图,底图背景配合测量工作,方便查看测量点与测站点空间位置关系,利于检查和规划测量作业。


image.png长测程免棱镜技术

多项创新型结构整合及技术改进,专业流水线精工细作,确保高精度长测程免棱镜测距。


双轴液体光电式电子补偿技术

自动消除误差和自动补偿,补偿范围±4、±6可选,图形化电子气泡,一目了然。


绝对编码测角技术

采用绝对编码测角技术,开机无需初始化,掉电重启仪器仍保留原有信息。



内外业一体化测图





1、新建工程,建站定向

●智能操作系统,高清触摸屏显示操作,更稳定,更流畅

●别具一格的U设计,简明清晰的图形化界面, 一目了然

●测量功能丰富多样,引导式人性化便捷操作,提升作业效率







2、进入测图程序,外业现场采集

●边测边连图,自动绘制图形,所测即所得

●边测点边连图和先测点后连图两种测图方式交替运用,提高测图效率

●长测程免棱镜技术,直接准确瞄准房角、地面点等被物,精确完成测图作业

●多镜测量下可任意切换点、线状地物测量模式,加快测图速度







3、同步定义地物要素编码

●全面的编码系统,定制编码,cass简码,支持自定义编码

●可自定义地物要素编码,根据地物实际情况,编辑、修改、更新编码

●内置国家标准图式符号,地物符号库分级管理,智能检素,快速选择







4、编辑图形要素

●具备丰富的图形绘制功能,两点矩形、三点矩形、两点圆、三点圆、弧等

●具备续测、反向、删除、平移、偏移拷贝等图形编辑功能

●实用的随手线、对象捕捉辅助成图功能,满足作业需求避免重复测量







5、成果导出,野外实时传输

●可导出*cas交换文件和*shp图层文件

●成果数据可通过硬件通讯接口现场传输,也可通过互联网在线传输








6、 Smap内业成图处理

●集地形工程应用、土石方量计算等功能于一体

● Smap与野外测图数据完美兼容,直接加工整理,无需转换和绘图展点





一体化成图软件


一体化成图软

一体化成图软件 Smap集地形、工程应用、土石方量计算等功能于一体,专注于测绘、国土、规划、房产、市政水利、电力等行业需求,致力于实现地理信息应用的数字化、信息化、规范化和普及化。


数据无缝对接

与测图版智能全站仪外业成果数据格式完美兼容,无缝对接,免除数据转换流程,数据导入后可直接加工处理。


丰富的编辑功能

基于CAD平台,独立的绘图系统,遵从客户操作习惯的绘图模式,简单易学,容易上手;而且具备删除、旋转、偏移、修剪、复制等丰富的图形编辑功能。


完整的成图方案

数据编辑、图面整饰、分幅处理、出图打印等功能一应俱全,提供一整套完整的成图出图方案。



丰富测量程序





技术参数


型号

STS-572R15L

距离测量有合作目标

测量

单棱镜

5000m

反射片

60mmX60mm

精度

±(2+2ppm·D)mm

测量时间

精测0.3秒、跟踪0.1秒

镜距离测量无合作目标

测程

柯达灰(90%反射率)

1500m

精度

±(3+2ppm·D)mm

测量时间

0.3-3秒

角度测量

测角方式

绝对编码测角技术

码盘直径

79mm

最小读数

0.1″/1″/5″可选

精度

2″

探测方式

水平盘:対径 垂直盘:対径

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

望远:Φ45mm 测距:Φ50mm

放大倍率

30X

视场角

1°30′

分辨率

3″

最短对焦距离

1.4m

系统合参数

补偿器

双轴液体光电式电子补偿器(补偿范围:±4′、±6′,分辨率:1″)

棱镜常数修正

输入参数自动改正

水准器

管水准器

30″/2mm

圆水准器

8′/2mm

激光对中器光学对中器可选

亮度调节

4级调节

激光器装载方式

直接装进竖轴与竖轴同轴,对中更精准

系统配置

操作系统

Android 6.0

处理器

MT6753

内存

RAM:3GB  ROM:32GB

数据通讯及传输

网络

全网通

蓝牙

支持

WIFI

支持

USB

支持OTG

麦克风/喇叭

支持

接口

USB-TypeC接口、TF卡座、SIM卡座:Micro-SIM

显示部分

屏幕类型

TFT液晶屏

屏幕分辨率

720*1280

机载电池

电源

锂电池X2

电压

8.4V

连续工作时间

8小时

充电

配座充

尺寸及重量

尺寸

200mmX170mmX350mm

重量(含电池)

5.7Kg

环境性能

防水防尘

IP55

工作温度

-20℃~60℃

存储温度

-30℃~70℃

软件

机载软件

测图之星

桌面软件

Smap
