详细说明

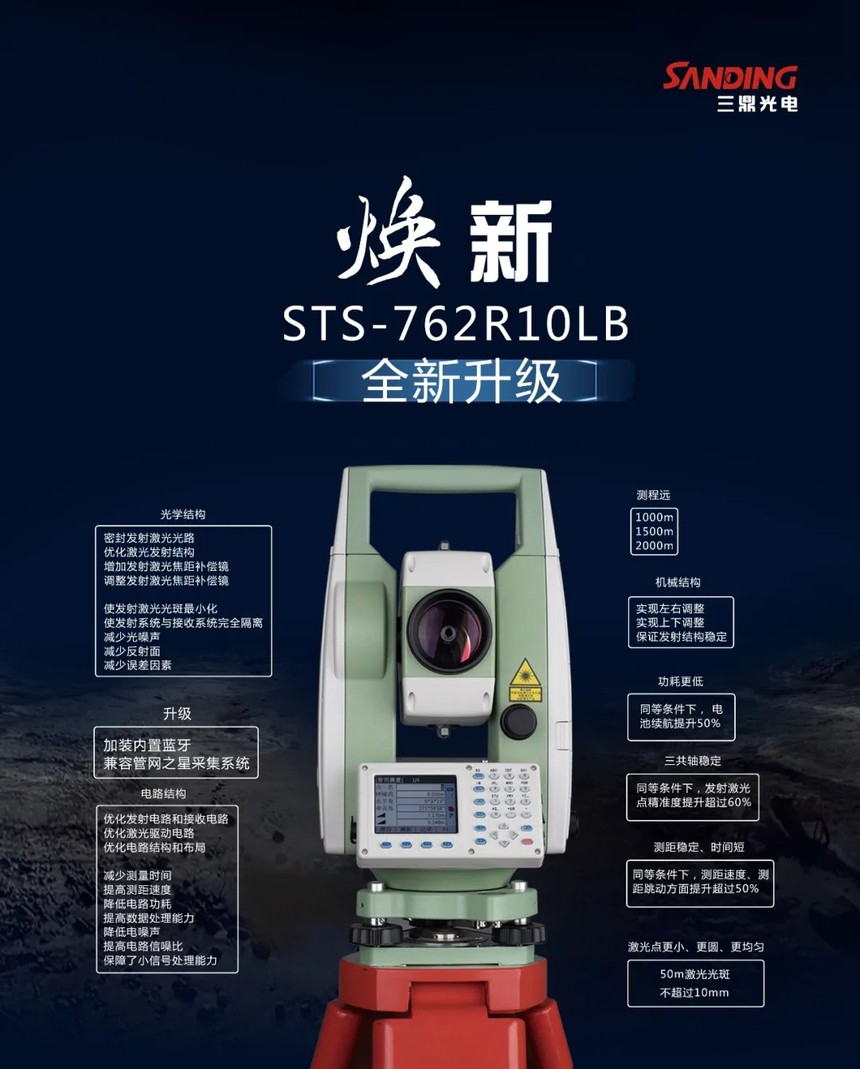

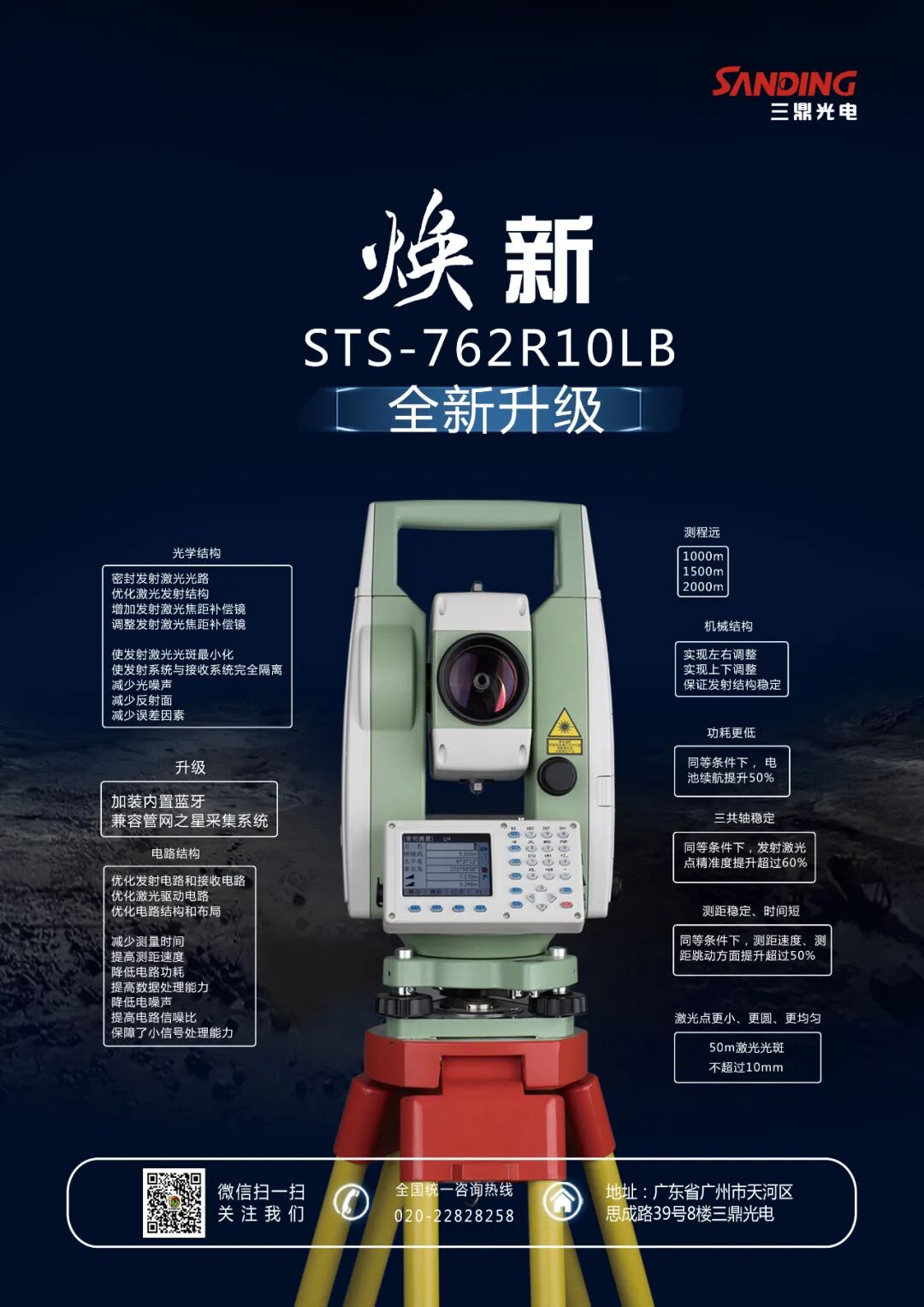

三鼎STS-762系列全站仪

联系人:
李经理
联系电话:
13959802520
邮箱:
38632755@qq.com
地址:
泉州刺桐路250号鑫亿花苑5号店
地址:
漳州市龙文区新浦东路107号后坂社区
收藏
  • 商品说明



NO.1 升级

1、加装内置蓝牙。

2、兼容管网之星采集系统。


NO.2 测程远

免棱镜1000米起步,1500米,2000米,三种免棱镜测程。


NO.3 测距稳定

1、有棱镜近距离(1m以外)偏离中心三分以内测距数跳动不超过1mm;有棱镜近距离(1m以外)偏离中心十分以内测距数跳动不超过3mm。

2、良好天气条件下,500m内免棱镜测距数跳动不超过6mm;800m内免棱镜测距数跳动不超过10mm;1000m内免棱镜测距数跳动不超过20mm;1500m内免棱镜测距数跳动不超过25mm;

3、同等条件下,各型号较上一代全站仪,测距跳动方面优化幅度超过50%


NO.4 测距时间短

1、有、无棱镜模式下,近距离测量时间不超过0.3s;在良好天气条件下,免棱镜1000m测量时间不超过3s。

2、500米以上距离,同等条件下,各型号较上一代全站仪,测距速度提升超过50%


NO.5 激光点更小、更圆、更均匀

50m激光光斑不超过10mm,同等条件下,各型号较上一代全站仪,激光点直径缩小超过50%。


NO.6 三共轴稳定

1、在-30℃~+55℃温度内,发射激光点偏离中心不超过3mm,接收光斑偏离中心不超过1mm;

2、同等条件下,各型号较上一代全站仪,发射激光点精准度提升超过60%。


NO.7 功耗更低

同等条件下,各型号较上一代全站仪, 电池续航提升50%。


NO.8 光学结构

优化了三个方面:

1、增加发射激光焦距补偿镜,通过调整发射激光焦距补偿镜,使发射激光光斑最小化;

2、密封发射激光光路,使发射系统与接收系统完全隔离,减少了光噪声;

3、优化激光发射结构,减少反射面,减少了误差因素,保证光斑形状。


NO.9 机械结构

优化了三共轴调整结构:

1、通过左右调整发射反射面,实现左右调整;

2、通过上下调整发射激光焦距补偿镜,实现上下调整。

3、调整发射时,大物镜处于锁紧状态。并且该结构,上下、左右的调整力均在水平方向,而螺钉则在垂直方向锁紧,这样调整力与锁紧力相互垂直,一旦螺钉锁紧,水平方向将很难调整,这样就保证了发射结构的稳定。


NO.10 电路结构

1、优化发射电路和接收电路。发射电路不再使用内外光路转换电机,减少测量时间,提高测距速度,降低电路功耗;

2、优化激光驱动电路。在接收电路中,升级了CPU处理内核,由CortexM3升级到CortexM4,提高了数据处理能力;

3、优化电路结构和布局。降低电噪声,提高电路信噪比,保障了小信号处理能力,为长测程提供了前提。



技术亮点



1.超高亮度真彩显示屏

高亮度高分辨率真彩显示屏,8级背光调节,半透半反设计,强光下依然清晰可见。


2.超稳定的测角技术

采用目前最稳定的绝对编码测角技术,大大提高了测角的精度和稳定性,最小角度读数可显示到0.1 "。

开机无需转动望远镜,测量过程断电后开机无需重新定后视,减轻了测量人员的工作负担。


3.超小型的激光测距头和超快速的测距反应

采用目前最先进的点发射、面接收激光测距技术,缩小了测距头的体积,使测距头结构更紧凑、更稳定。

我们在原有技术上再次增加了接收面的面积,使得测距速度更快、测程更长、精度更高,单次精测只需0.3秒,跟踪测量只需0.2秒,免棱镜测程达800米。


4.超快反应的键盘

超快反应的轻触式按键,只需轻轻一点,毫不费力地完成数据录入和功能切换,不再有常规按键延迟等待的情况。


5.超丰富的测量应用程序

仪器配置的测量程序多达14个,包括7个常规应用和7个特有应用程序,满足不同客户的作业要求。


6.超智能的温度气压自动修正

采用先进的温度气压传感器,无需人工干预,仪器随时随地自动修正温度和气压数值。


7.超大容量内存

仪器自带56M超大内存,1M内存大约能存储1万个点,所以仪器自身就能存储56万个点,是普通全站仪的几十倍。


8.超方便的测量快捷键(MEAS)和用户自定义键(USER)

独有的测量快捷键(MEAS)能够在客户瞄准目标的同时,无需再次瞄看键盘,只需随手一点,即可轻松快速的完成测量;

方便的用户自定义键(USER)能够满足不同客户的操作习惯,将客户想要的功能设为快捷方式,一触即发。


9.超强防水防尘能力

仪器关键部位和相关零件都进行了重新设计和改进,防水、防潮、防尘,防水防尘等级达到真正的IP55。


10.超稳定的激光对中器

采用目前最先进的全内置镶嵌式同轴激光对中器,外部没有任何能影响仪器对中精度的部件,永不发生偏移,无需调节。


11.双轴光电式电子补偿功能

采用国际先进的双轴补偿技术,自动消除测量误差,提高精度;图形化电子气泡,一目了然。


12.激光指向功能

即使在不测距的情况下,也能任意打开,指示方向,还可以根据需要设置打开和关闭的时间。


13.十字丝照明功能

在光线条件不好的情况下,可打开十字丝照明功能,以方便瞄准目标,具备4级照明调节。


14.放样过程图标指示功能

放样过程采用箭头指示左右旋转和前进后退的方向,更直观,更快捷,不会因为误指导而耽误施工放样的时间。


15.一键式复位功能

方便的一键式复位功能,能够快速地将仪器的各项设置恢复至出厂状态。


16.3种数据传输方式

支持SD卡、USB、串口三种数据通讯方式,用户可自由选择。


17.大容量电池配置

仪器标配3500mA大容量电池两块,单块电池续航能力达10小时,充分保证仪器的工作时间。


18.微调手轮更精准

对微调手轮工艺进行改进,微调丝杆螺距由0.35mm提升至0.25mm,微调幅度加密,照准目标更加细致入微。




应用领域



传统:测绘工程、建筑工程、水利工程、交通与道路工程、地籍与房地产测量

广泛:大型工业生产设备与构建安装调试,大桥、水坝的变形观测、地质灾害监测、体育竞技等。



具体应用



控制测量:

带状地形和隐蔽地区,如线路控制测量和城市控制测量,使用全站仪的基本测量功能——导测量线,布设导线网和边角网十分灵活,观测方便,精度高。与GNSS产品(手持机、RTK)配合使用,布网形式更灵活,观测更方便,精度更可靠。平面和高程控制可同时进行,用全站仪三角高程测量完全可以代替四等水准测量。


地形测量:

使用全站仪的程序测量功能进行三维坐标测量、侧方测量、后方交会等,不但操作简单,而且速度快、精度高,并可同时进行控制测量和碎部点测量。通过传输设备可将全站仪与计算机、绘图仪相连形成内外业一体化的测绘系统,从而大大提高地形图测绘的质量和效率。


工程放样:

使用全站仪放样测量功能可将设计好的建筑物、道路、管线等设施的位置,按图纸要求快速、准确地测设到施工现场的实地,作为施工的依据;特别是一些造型复杂、要求高、规模大的建(构)筑物等。


变形监测:

在建筑物的变形观测、地质灾害的动态监测中,使用全站仪的坐标测量功能对变形部位的三维坐标进行实时监测,可以及时掌握变形规律,保障结构安全。




技术参数




型号

STS-762R10L

STS-762R15L

STS-762R20L

距离测量

最大距离(天气良好)

免棱镜

1000m

1500m

2000m

单棱镜

5000m

反射片

1000m

数字显示

最大:99999999.9999 最小0.1mm

精度

有棱镜

±(2mm+2x10 - 6 ·D

免棱镜

±(3mm+2x10 - 6 ·D

测量时间

精测0.3秒,跟踪0.1秒

平均测量次数

可选取2~5次的平均值

气象修正

温度气压传感器自动改正

棱镜常数修正

输入参数自动改正

角度测量

测角方式

绝对编码

码盘直径

79mm

最小显示读数

0.1″/1″/ 5″/10″可选

精度

2

探测方式

水平盘:对径 垂直盘:对径

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

望远:45mm,测距:50mm

放大倍率

30X

视场角

1°30′

最小对焦距离

1.2m

分辨率

3

自动垂直补偿器

系统

双轴液体光电式电子补偿器

工作范围

±4′

精度

1

数据通讯方式

SDUSBU

水准器

管水准器

30″/2mm

圆水准器

8′/2mm

对中器

激光对中

支持

光学对中

成像

正像

放大倍率

3x

调焦范围

0.5m~∞

视场角

5

显示部分

类型

2.7英寸320*240点阵高亮彩屏

机载电池

电源

锂电池

电压

直流7.4V

连续工作

10小时

尺寸

外形尺寸

200mm×190mm×350mm

重量

6.0kg
